Каст-пленки

Whether your specific sheet application requires our standard EDI Ultraflex™ die design, a heavy duty sheet die, or a die with optional features like EDI SmartGap™ or FastGap™ technology, Nordson's highly skilled team will work with you to design an innovative solution to meet your needs.

Benefits:

• Achieve optimal product quality with customized manifolds designed specifically for your production requirements

• Reduce material usage through a variety of available product features, including restrictor bars and automatic or manual lip adjustment systems
• Easily changeover products with flexible design and optional features, including removable lips and deckling
• Reduce downtime for routine maintenance with ancillary equipment designed for added safety and convenience during ‘split and clean’ procedures

Features:

• Autoflex automatic or manual gauge control

• Multi-manifold or single cavity coextrusion dies
• Variety of finish and plating techniques available
• Easily adaptable to interface with new or existing equipment
• Restrictor bars, used to aid in controlling sheet uniformity, available for finished product 2mm (0.08") and above
• Variety of deckling options available
• Designs available for specialty sheet, including Barrier, PET, Polyside, Stripe, PVC, Free Foam PVC, PP Twin Wall, PVC Siding, Celuka, Geomembrane, and Optical Quality applications
• Full System Solution Available: EDI Ultraflow™ Coextrusion Feedblocks, EDI Online Die Splitting Devices, and EDI Cleaning Carts

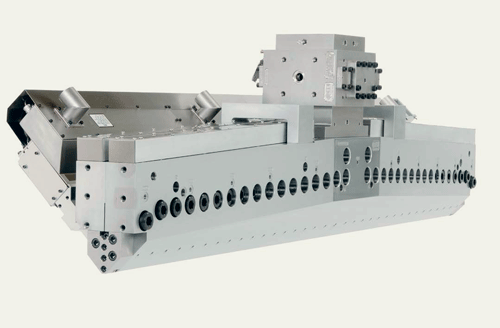

Головки EDI Contour®

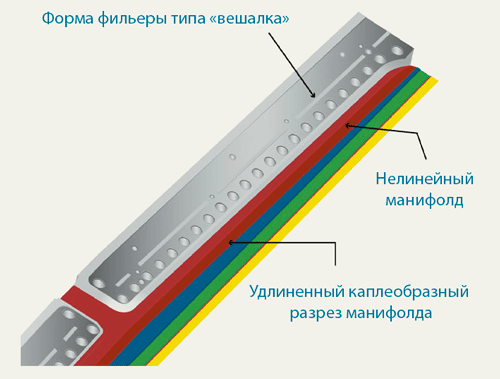

Инновационная плоскощелевая головка Contour от компании NORDSON EXTRUSION DIES INDUSTRIES была создана с помощью компьютерного моделирования и специализированных программ - канал расплава расположен как в верхней так и в нижней получастях фильеры, что позволило внедрить внутренние деккели, которые позволяют легко регулировать ширину пленки. Основываясь на классической геометрии канала типа "вешалка" с обтекаемым направленным дизайном, инженеры придали головке Contour более массивную форму, которая шире в центре и более заужена по краям и совсем не похожа на стандартную прямоугольную форму. Эта уникальная запатентованная конструкция исключает различный изгиб губ фильеры по всей ширине из-за высокого давления расплава в центре и низкого давления по краям.

Из-за исключения деформации фильеры, новая система Contour позволяет достигнуть необходимой толщины пленки намного быстрее, чем традиционные головки (забудьте о многочасовой "подстройке" каждого регулировочного болта для получения однородной пленки), при этом получая все тот же направленный поток полимера. Также это позволяет исключить разнотолщинности пленки или вариативности толщины слоев при многослойной структуре. При этом опционально можно регулировать ширину пленки "на лету", без остановки экструдера.

Свойства плоскощелевой головки EDI Contour

• Удлиненный каплеобразный манифолд, который снижает инкапсулирование слоев при коэкструзии
• Снижение бракованной продукции благодаря более бустрому выходу на стабильный режим
• Нелинейный интерфейс фильеры, который исключает образование потока типа “M” или “W”
• Технология Contour® обеспечивает габаритную стабильность процесса с достижением заданных параметров пленки с повышением производительности, хорошие показатели очистки и исключает образование гелей и деградации полимера.

Пример окупаемости фильеры Nordson EDI Contour

Несмотря на то, что преимущества фильер Contour могут зависит от применения, многие крупнейшие производители уже оценили работу с новой системой - достигли возможность работать при более точном зазоре фильеры по сравнению с традиционными головками, что позволило достигнуть годовой экономии на сырье около $140 000,00  - см. расчет ниже.

Расчет окупаемости сырья при новой фильере Countour и классической типа "вешалка"

Другим преимуществом инновационных головок Contour^® - сокращение времени смены ширины пленки вплоть до двух дней, благодаря встроенной системе внутренних деккелей. Что это значит для переработчика - экономия на сырье, более точные характеристики продукта, удобство обслуживания и сокращение уровня брака при переналадке - со сроком окупаемости менее года!

Если у Вас возникли дополнительные вопросы, просьба обращаться к инженеру по подбору оборудования Nordson EDI.

СКАЧАТЬ

КАТАЛОГ

1270 мм фильера Autoflex VI-R HRC100 FastGap™

Система Autoflex использует термически расширяемые и сжимаемые трансляторы для точной регулировки зазора фильеры благодаря прямому воздействию на гибкую верхнюю губу плоскощелевой головки.

Каждый транслятор укомплектован в блок, состоящий из нагревателя и охлаждающих каналов. Автоматическая система всегда дублируется ручной настройкой, таким образом, первоначальный зазор выставляется вручную и далее каждая точка корректируется автоматически. Термически настраиваемая система использует электронагрев для увеличения или уменьшения давления на верхнюю губу и тем самым регулируется зазор.

Система Autoflex может монтироваться на существующие фильеры и иметь модульный отсоединяемый дизайн, а может быть частью плоскощелевой головки Nordson EDI.

                      Встраиваемая система Autoflex VI                         Модульная система Autoflex VI-R

Преимущества системы NORDSON EDI AUTOFLEX

• Снижение разнотолщинности продукта при работе в паре с системой сенсоров. Эта система успешно работает практически со всеми системами контроля толщины, представленные на рынке
• Предотвращение передачи тепла от нагревателей трансляторов на головку и губы, так как система изолирована в специальном корпусе
• Сокращает необходимость в ручных подстройках, позволяя регулировать зазор более линейно
• Достигается сбалансированный и повторяемый быстрый отклик благодаря портам воздушного охлаждения у каждого транслятора
• Точная механическая подстройка возможна с различными опциями

Экструзионная головка 1950 мм EDI Autoflex VI-R H100 с трехслойным фид-блоком

Конструктивные особенности системы регулировки Autoflex VI

• Легкие трансляторы, которые обеспечивают отличную реакцию в циклах нагрева и охлаждения
• Регулировочные точки расположены на расстоянии 21,00 мм, 25,40 мм и 28,60 мм между центрами, дополнительные точки регулировки возможны по запросу
• Кожух из нержавеющей стали установлен поверх системы регулировки, предотвращая от внешних влияний температур и от отложений паров, которые могут влиять на точность регулировки
• Малые габариты и вес
• Части с нарезанной резьбой являются модульными и заменяемыми
• Опционально система может быть демонтирована как отдельная конструкция (серия Autoflex VI-R)
