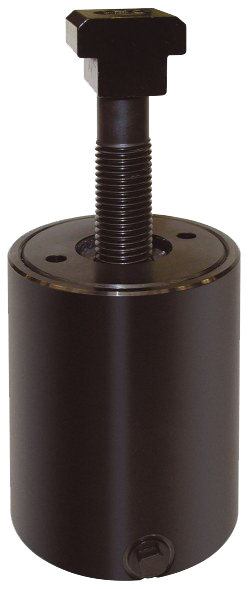

Цилиндр с пустотелым поршнем с гидравлическим возвратом
с прижимной силой 16, 25, 40, 63 и 100 кН или более высоких сил до 400 кН по запросу
Область применения:
- долгосрочное закрепление подвижных деталей машин, штампов, приспособлений, поддонов и заготовок
Функции:
Усилие пружины зажимного цилиндра механически передается с использованием тяги или зажимного шпинделя.
Гидравлическая мощность необходима только для разжатия зажимного цилиндра.
Регулировка силы зажима и разжатия
1. Применить давление на пружину зажимного цилиндра
2. Отрегулировать положение зажима, чтобы избежать колебания гайки
3. Зафиксировать кольцо гайки против кручения. Если необходимо, зафиксировать цилиндр против скольжения
4. Для зажима, снизить давление.
5. Для разжатия, присоединить давление
6. Проверить устойчивость точки зажима приблизительно после 1000 нагрузок в заданном давлении
7. Если необходимо затянуть гайку кольца.
